閥門連接法蘭標準大全

2021-07-13 瀏覽量：1637

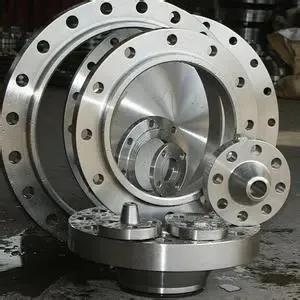

      法蘭為帶凸緣的零件。法蘭可以是單獨的，叫做法蘭盤，也可以是組合型的，如閥門兩端的法蘭，便于安裝螺栓。

      一、鋼制管法蘭中國機械行業閥門連接法蘭標準

      JB/T 74 管路法蘭 技術條件

      JB/T 75管路法蘭 類型

      JB/T 79.1 凸面整體鑄鋼管法蘭

      JB/T 79.2 凹凸面整體鑄鋼管法蘭

      JB/T 79.3 榫槽面整體鑄鋼管法蘭

      JB/T79.4 環連接面整體鑄鋼管法蘭

      JB/T 81 凸面板式平焊鋼制管法蘭

      JB/T 82.1 凸面對焊鋼制管法蘭

      JB/T 82.2 凹凸面對焊鋼制管法蘭

      JB/T 82.3 榫槽面對焊鋼制管法蘭

      JB/T 82.4 環連接面對焊鋼制管法蘭

      JB/T 83 平焊環板式松套鋼制管法蘭

      JB/T 84 凹凸面對焊環板式松套鋼制管法蘭

      JB/T 85 翻邊板式松套鋼制管法蘭

      JB/T 86.1 凸面鋼制管法蘭蓋

      JB/T 86.2 凹凸面鋼制管法蘭蓋

      二、鋼制管法蘭中國國家閥門連接法蘭標準

      GB/T 9112 ~ GB/T 9124-2000 鋼制管法蘭，整體鋼制管法蘭的法蘭密封面形式有平面、突面、凹凸面、榫槽面和環連接面。

      GBT 9112 鋼制管法蘭 類型與參數

      GBT 9113.1 平面、突面整體鋼制管法蘭

      GBT 9113.2 凹凸面整體鋼制管法蘭

      GBT 9113.3 榫槽面整體鋼制管法蘭

      GBT 9113.4 環連接面整體鋼制管法蘭

      GBT 9114 突面帶頸螺紋鋼制管法蘭

      GBT 9115.1 平面、突面對焊鋼制管法蘭

      GBT 9115.2 凹凸面對焊鋼制管法蘭

      GB/T 9115.3 榫槽面對焊鋼制管法蘭

      GB/T 9115.4 環連接面對焊鋼制管法蘭

      GB/T 9116.1 平面、突面帶頸平焊鋼制管法蘭

      GB/T 9116.2 凹凸面帶頸平焊鋼制管法蘭

      GB/T 9116.3 榫槽面帶頸平焊鋼制管法蘭

      GB/T 9116.4 環連接面帶頸平焊鋼制管法蘭

      GB/T 9117.1 突面帶頸承插焊鋼制管法蘭

      GB/T 9117.2 凹凸面帶頸承插焊鋼制管法蘭

      GB/T 9117.3 榫槽面帶頸承插焊鋼制管法蘭

      GB/T 9117.4- 環連接面帶頸承插焊鋼制管法蘭

      B/T 9118.1 突面對焊環帶頸松套鋼制管法蘭

      GB/T 9118.2 環連接面對焊環帶頸松套鋼制管法蘭

      GB/T 9119 平面、突面板式平焊鋼制管法蘭

      GB/T 9120.1 突面對焊環板式松套鋼制管法蘭

      GB/T 9120.2 凹凸面對焊環板式松套鋼制管法蘭

      GB/T 9120.3 榫槽面對焊環板式松套鋼制管法蘭

      GB/T 9121.1 突面平焊環板式松套鋼制管法蘭

      GB/T 9121.2 凹凸面平焊環板式松套鋼制管法蘭

      GB/T 9121.3 榫槽面平焊環板式松套鋼制管法蘭

      GB/T 9122 翻邊環板式松套鋼制管法蘭

      GB/T 9123.1 平面、突面鋼制管法蘭蓋

      GB/T 9123.2 凹凸面鋼制管法蘭蓋

      GB/T 9123.3 榫槽面鋼制管法蘭蓋

      GB/T 9123.4 環連接面鋼制管法蘭蓋

      GB/T 9124 鋼制管法蘭 技術條件

      三、鋼制管法蘭中國化工行業閥門連接法蘭標準

      歐洲體系鋼制管法蘭

      HG 20592 鋼制管法蘭型式、參數

      HG 20593 板式平焊鋼制管法蘭

      HG 20594 帶頸平焊鋼制管法蘭

      HG 20595 帶頸對焊鋼制管法蘭

      HG 20596 整體鋼制管法蘭

      HG 20597 承插焊鋼制管法蘭

      HG 20598 螺紋鋼制管法蘭

      HG 20599 對焊環松套鋼制管法蘭

      HG 20600 平焊環松套鋼制管法蘭

      HG 20601 鋼制管法蘭蓋

      HG 20602 不銹鋼襯里法蘭蓋

      HG 20603 鋼制管法蘭技術條件

      HG 20604 鋼制管法蘭壓力-溫度等級

      HG 20605 鋼制管法蘭焊接接頭和坡口尺寸

      美洲體系鋼制管法蘭標準

      HG 20615-鋼制管法蘭型式、參數

      HG 20616 帶頸平焊鋼制管法蘭

      HG 20617 帶頸對焊鋼制管法蘭

      HG 20618 整體鋼制管法蘭

      HG 20619承插焊鋼制管法蘭

      HG 20620 螺紋鋼制管法蘭

      HG 20621 對焊環松套鋼制管法蘭

      HG 20622 鋼制管法蘭蓋

      HG 20623 大直徑鋼制管法蘭

      HG 20624 鋼制管法蘭技術條件

      HG 20625 鋼制管法蘭壓力-溫度等級

      HG 20626 鋼制管法蘭焊接接頭和坡口尺寸

      銅合金及復合法蘭標準

      GB/T 15530.1 銅合金整體鑄造法蘭

      GB/T 15530.2 銅合金對焊法蘭

      GB/T 15530.3 銅合金板式平焊法蘭

      GB/T 15530.4 銅合金帶頸平焊法蘭

      GB/T 15530.5 銅合金平焊環松套板式鋼法蘭

      GB/T 15530.6 銅合金對焊環松套板式鋼法蘭

      GB/T 15530.7 銅合金法蘭蓋

      GB/T 15530.8 銅合金及復合法蘭 技術條件

      管法蘭連接用緊固件

      HG 20613 鋼制管法蘭用緊固件（歐洲體系）

      HG 20634 鋼制管法蘭用緊固件（美洲體系）

      SH 3404 管法蘭用緊固件
